apple a19

Contexto y posicionamiento en la familia Apple A series

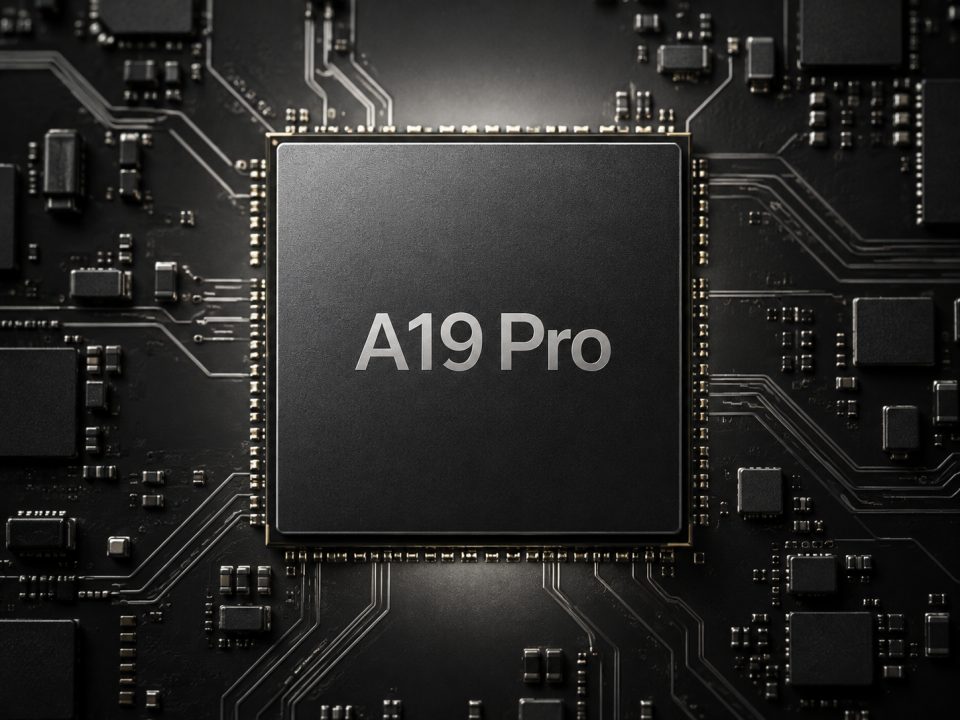

El Apple A19 es un SoC (sistema sobre un chip) desarrollado por Apple que forma parte de la Apple A series, la línea de procesadores integrados que la compañía diseña para sus dispositivos de consumo. Su función es concentrar en un único silicio las unidades de procesamiento central, gráfico, neuronal y de memoria que un smartphone o una tablet necesitan para operar de forma autónoma, eliminando la dependencia de componentes discretos adicionales.

En cuanto a su segmento de mercado, el A19 está orientado al ámbito del smartphone y la tablet, es decir, a dispositivos portátiles de consumo donde la eficiencia energética, la integración y el rendimiento sostenido en cargas mixtas (navegación, multimedia, juegos, inferencia local) determinan la experiencia del usuario. No se trata de un chip destinado a estaciones de trabajo, servidores o equipos de escritorio, sino del núcleo computacional que define las capacidades de un dispositivo móvil de gama alta.

El A19 fue lanzado el 9 de septiembre de 2025, fecha en la que Apple lo presentó como el procesador central de su nueva generación de dispositivos móviles. Esta fecha de introducción lo sitúa en el ciclo anual de renovación que la compañía mantiene para su línea de smartphones y tablets, donde cada nueva iteración del SoC marca el punto de partida de un salto generacional en rendimiento y funcionalidades.

Posición dentro de la secuencia generacional

Dentro de la Apple A series, el A19 ocupa un lugar intermedio entre dos generaciones claramente diferenciadas:

• Predecesor: el Apple A18, que representó la generación inmediatamente anterior y estableció la base arquitectónica sobre la que el A19 introduce sus mejoras.
• Sucesor previsto: el Apple A20 Pro, que se posiciona como la siguiente evolución de la familia y que, por la denominación «Pro», sugiere una orientación hacia perfiles de rendimiento más exigentes dentro del mismo segmento móvil.

Esta sucesión A18 → A19 → A20 Pro refleja la estrategia de Apple de avanzar de forma incremental pero constante: cada generación hereda la arquitectura general de la anterior, incorpora refinamientos en el nodo de fabricación, amplía las capacidades de las unidades especializadas (GPU, NPU) y ajusta el equilibrio entre rendimiento y consumo. El A19, en este esquema, actúa como eslabón de transición que consolida las mejoras introducidas tras el A18 y prepara el terreno para las capacidades que el A20 Pro introducirá en el ciclo siguiente.

En conjunto, el A19 cumple el papel de chip central en dispositivos de consumo: es el componente que orquesta la ejecución del sistema operativo, la decodificación y codificación multimedia, el renderizado gráfico, el procesamiento de señales de radiofrecuencia y las tareas de procesamiento avanzado local. Su diseño como SoC integrado significa que la experiencia de un dispositivo Apple de 2025 depende, en gran medida, de las decisiones de arquitectura y fabricación tomadas para este silicio concreto.

Proceso de fabricación y nodo semiconductor

El Apple A19 se fabrica mediante un proceso de 3 nm, un nodo semiconductor que representa la frontera actual de la miniaturización de transistores en la industria. La ejecución de este proceso recae en TSMC, el fable encargado de la producción del silicio sobre el que se define la arquitectura completa del SoC.

El nodo de 3 nm implica, en términos generales, una mayor densidad de transistores por unidad de superficie de silicio respecto a generaciones anteriores. Esta mayor densidad permite integrar un número elevado de componentes —núcleos de CPU, GPU, unidades de memoria caché y aceleradores dedicados— en un área de chip reducida, lo que a su vez favorece la eficiencia energética: al reducir la distancia que recorren las señales eléctricas entre transistores, se disminuye el consumo de potencia por operación y se limita la disipación térmica.

Estas características del proceso no son un fin en sí mismas, sino la base física sobre la que se construyen las demás capacidades del A19. La arquitectura de seis núcleos, la GPU con trazado de rayos por hardware y el Apple Neural Engine solo pueden coexistir en un único encapsulado de consumo móvil gracias a la densidad que el nodo de 3 nm hace posible.

Arquitectura de CPU: núcleos, frecuencias y conjunto de instrucciones

El Apple A19 incorpora una unidad de procesamiento central de seis núcleos organizados bajo una topología híbrida que combina núcleos de alto rendimiento con núcleos orientados a la eficiencia energética. Esta disposición se articula en dos clusters diferenciados: un primer cluster de dos núcleos de rendimiento (denominados P-Core) que operan a 4,26 GHz, y un segundo cluster de cuatro núcleos de eficiencia (E-Core) que funcionan a 2,60 GHz. En conjunto, la CPU ofrece una configuración de 6 núcleos / 6 hilos, lo que significa que cada núcleo ejecuta un único hilo de software de forma simultánea.

Clusters y frecuencias de reloj

• Cluster 1 (rendimiento): 2 núcleos Apple P-Core a 4,26 GHz, destinados a cargas de trabajo exigentes como la compilación de código, el renderizado o los juegos con alta demanda computacional.
• Cluster 2 (eficiencia): 4 núcleos Apple E-Core a 2,60 GHz, optimizados para tareas de fondo, la interfaz de usuario y operaciones de baja intensidad que priorizan la autonomía de la batería.

La coexistencia de ambos clusters se gestiona mediante la tecnología HMP (Heterogeneous Multi-Processing) y el esquema big.LITTLE, que permite al sistema operativo asignar cada tarea al cluster más adecuado en función de su exigencia. De este modo, las operaciones críticas se canalizan hacia los núcleos de mayor frecuencia, mientras que las cargas ligeras se resuelven en los núcleos de eficiencia, reduciendo el consumo global del SoC.

Ausencia de multihilo por núcleo

El A19 no incorpora soporte de multihilo ni de hiperhilos (hyperthreading). Cada uno de los seis núcleos ejecuta un único hilo de instrucción a la vez, de modo que el número total de hilos coincidente con el de núcleos (6/6) refleja una arquitectura de ejecución simple por núcleo. Esta decisión de diseño simplifica la gestión de la coherencia de caché y reduce la complejidad del pipeline, a cambio de no explotar la paralelización intra-núcleo que ofrecen otras arquitecturas.

Conjunto de instrucciones y ancho de bus

Los seis núcleos implementan el conjunto de instrucciones ARMv9.4-A, la revisión más reciente de la arquitectura ARM en el momento del diseño del chip. Este ISA incluye extensiones para operaciones vectoriales avanzadas, instrucciones de cifrado y mejoras en la gestión de memoria que facilitan la ejecución eficiente de cargas de trabajo modernas. El ancho de bus del CPU es de 64 bits, lo que permite el manejo nativo de palabras de 64 bits en registros, punteros y operaciones aritméticas, requisito indispensable para el sistema operativo y las aplicaciones de la plataforma.

Subsistema de memoria y jerarquía de caché

El Apple A19 incorpora memoria LPDDR5X operando a 4266 MHz sobre un bus de 64 bits, lo que le otorga un ancho de banda efectivo de 68,3 GB/s. El fabricante anuncia un ancho de banda máximo de memoria de 78,8 Gb/s, un margen que permite atender simultáneamente las demandas de la CPU, la GPU y el motor neuronal sin que el subsistema de almacenamiento se convierta en cuello de botella en cargas de trabajo mixtas.

En cuanto a capacidad, el chip se ofrece en dos configuraciones técnicas: 8 GB y 12 GB de RAM integrada. Ambas variantes comparten el mismo tipo de memoria, la misma velocidad de reloj y el mismo ancho de bus; la diferencia radica exclusivamente en la cantidad de celdas disponibles para el sistema operativo y las aplicaciones. Cabe señalar que el A19 no incluye soporte de memoria ECC (Error-Correcting Code), una característica habitual en entornos de servidor o estaciones de trabajo pero ausente en el segmento móvil de consumo, donde la prioridad recae en la eficiencia energética y la densidad de integración.

Jerarquía de caché

La organización de la memoria caché sigue un esquema de tres niveles que busca minimizar la latencia de acceso a los datos más frecuentes:

• Caché L1 de instrucciones: 192 KB por núcleo, dedicada a almacenar las instrucciones que cada unidad de ejecución va a procesar a corto plazo.
• Caché L2 (núcleos de rendimiento): 8 MB, compartida por el clúster de dos núcleos de alto rendimiento.
• Caché L2 (núcleos de eficiencia): 4 MB, asignada al clúster de cuatro núcleos de bajo consumo.
• Caché L3 / SLC (System Level Cache): 12 MB, nivel compartido por todos los núcleos de la CPU y accesible también por la GPU y otras unidades del SoC.

La asimetría entre los 8 MB del clúster de rendimiento y los 4 MB del clúster de eficiencia refleja la filosofía big.LITTLE que subyace a la arquitectura híbrida: los núcleos de alto rendimiento, que ejecutan tareas de mayor complejidad y mayor presión sobre el ancho de banda, disponen de un nivel intermedio más generoso, mientras que los núcleos de eficiencia, orientados a cargas ligeras y de fondo, se conforman con una porción reducida que resulta suficiente para su perfil de uso.

El nivel L3 de 12 MB actúa como último resguardo antes de recurrir a la memoria principal LPDDR5X. Al estar compartido por toda la topología del SoC, permite que la GPU, el Neural Engine y los núcleos de CPU accedan a un mismo conjunto de datos sin duplicar copias, lo que reduce tanto el consumo energético como la coherencia de memoria que el sistema debe gestionar.

Unidad de procesamiento gráfico (GPU)

La unidad de procesamiento gráfico integrada en el Apple A19 se ofrece en dos configuraciones según el nivel de rendimiento del dispositivo que la incorpora: una configuración estándar con 5 núcleos de GPU y una configuración de mayor rendimiento con 6 núcleos de GPU. Ambas variantes comparten el mismo conjunto de instrucciones y la misma arquitectura interna, diferenciándose únicamente en el número de núcleos activos y, en consecuencia, en la capacidad de procesamiento paralelo disponible.

En cuanto a la estructura interna, la GPU cuenta con 640 ALUs (unidades aritmético-lógicas) distribuidas entre sus núcleos. Las unidades de ejecución SIMD ascienden a 16 en la configuración de cinco núcleos y a 24 en la configuración de seis núcleos, lo que permite un mayor grado de paralelismo en operaciones vectoriales sobre grandes volúmenes de datos gráficos.

Una de las características más destacadas de esta generación es el soporte de trazado de rayos por hardware (ray tracing). El A19 incorpora unidades dedicadas que calculan la intersección de rayos con la geometría de la escena directamente en silicio, alcanzando una tasa de throughput de 9,89 MPíxeles/s. Esta capacidad permite efectos de iluminación global, reflejos y sombras más realistas sin recurrir a aproximaciones por software que penalizarían el rendimiento general.

La interfaz de programación de gráficos soportada por la GPU es Metal, el framework nativo de Apple para el desarrollo de aplicaciones gráficas y de renderizado. Metal proporciona acceso de bajo nivel a las unidades de ejecución y permite a los desarrolladores explotar de forma directa el trazado de rayos por hardware y las unidades SIMD disponibles.

Respecto a la generación anterior, la GPU del A19 ofrece una mejora de rendimiento del 25 %, un incremento que se atribuye a la combinación del nodo de fabricación más avanzado, la mayor densidad de transistores y las optimizaciones arquitectónicas aplicadas a los núcleos gráficos.

En términos de recursos de memoria, la GPU puede acceder a un máximo de 8 GB de memoria compartida con el sistema, lo que permite cargar texturas de alta resolución y buffers de renderizado de gran tamaño. El chip soporta la salida a un máximo de una pantalla, coherente con su diseño orientado a dispositivos de consumo individuales.

Procesamiento neuronal y aceleración de procesamiento avanzado

El Apple A19 incorpora como componente dedicado el Apple Neural Engine, una unidad de procesamiento neuronal (NPU) integrada en el mismo silicio del SoC. Su presencia está confirmada en la arquitectura del chip, donde opera de forma complementaria a los núcleos de CPU y a la GPU, formando parte del conjunto de unidades de procesamiento heterogéneo que componen el sistema.

La función del Apple Neural Engine consiste en asumir de manera específica las cargas de trabajo asociadas a la procesamiento avanzado: inferencia de redes neuronales, reconocimiento de patrones y otras operaciones de cálculo intensivo propias de modelos de aprendizaje automático. Al estar aislada como bloque dedicado, permite que estas tareas se ejecuten sin competir por los recursos de los núcleos de rendimiento o eficiencia de la CPU ni por las unidades de la GPU, lo que contribuye a mantener la eficiencia energética global del dispositivo durante la ejecución simultánea de múltiples procesos.

Dentro de la jerarquía del SoC, el Apple Neural Engine se sitúa como un acelerador de propósito específico al mismo nivel que la GPU y el conjunto de núcleos de CPU. No sustituye a estas unidades, sino que complementa su capacidad de cálculo cuando la naturaleza de la operación —por ejemplo, la evaluación de capas de una red neuronal— se beneficia de una topología de procesamiento optimizada para ese tipo de carga. De este modo, el A19 ofrece al sistema operativo y a las aplicaciones una vía de ejecución dedicada para tareas de procesamiento avanzado, sin necesidad de recurrir exclusivamente al cómputo general de la CPU o al renderizado de la GPU.

Conectividad inalámbrica y capacidades multimedia

El Apple A19 incorpora conectividad celular de quinta generación (5G), lo que lo sitúa entre los SoC de consumo con acceso a las redes móviles más recientes. El soporte 5G está confirmado como capacidad nativa del chip, sin necesidad de módulos externos adicionales para la gestión de la señal.

Módem integrado y velocidad de descarga

La gestión de la señal de radiofrecuencia recae en un módem integrado de la familia Snapdragon X80, que opera directamente dentro del conjunto de silicio. Con este módem, el A19 alcanza una velocidad de descarga máxima de 10 000 Mbps (10 Gbps), una cifra que permite transferencias de datos a velocidades muy superiores a las de las generaciones 4G/LTE anteriores.

Sistemas de navegación por satélite

En cuanto a posicionamiento geográfico, el A19 es compatible con seis constelaciones de navegación por satélite simultáneas:

• GPS (Estados Unidos)
• GLONASS (Rusia)
• Beidou (China)
• Galileo (Unión Europea)
• QZSS (Japón)
• NAVIC (India)

La coexistencia de estos seis sistemas mejora la disponibilidad de señal en distintas regiones geográficas y en entornos urbanos densos, donde la visibilidad de satélites individuales puede ser limitada.

Capacidades multimedia de vídeo

El subsistema multimedia del A19 soporta tanto la captura como la reproducción de vídeo en resolución 4K a 120 fps. Esto significa que el chip puede codificar y decodificar flujos de vídeo a 3840 × 2160 píxeles con una tasa de refresco de 120 cuadros por segundo, una combinación que exige un ancho de banda de datos elevado y una capacidad de procesamiento en tiempo real considerable. La simetría entre grabación y reproducción a idénticas especificaciones indica que el pipeline multimedia está dimensionado para manejar la carga completa en ambas direcciones sin degradación de la tasa de cuadros.

Características de seguridad y protección del sistema

El Apple A19 incorpora un conjunto de mecanismos de seguridad implementados a nivel de silicio que actúan como barreras fundamentales para la integridad del sistema operativo y de los datos del usuario. Estos mecanismos no dependen de software externo, sino que están integrados directamente en la arquitectura del procesador, lo que les confiere una capacidad de protección que opera por debajo de cualquier capa de código ejecutable.

Aislamiento de ejecución mediante TrustZone

El A19 incluye soporte para TrustZone, una tecnología de la arquitectura ARM que divide el espacio de ejecución del procesador en dos dominios: un mundo seguro (secure world) y un mundo normal (normal world). Esta separación permite que las operaciones sensibles —como el almacenamiento de claves criptográficas, la autenticación biométrica o la gestión de licencias de contenido— se realicen en un entorno aislado al que el sistema operativo principal y las aplicaciones de usuario no tienen acceso directo. La presencia de TrustZone en el A19 garantiza que, incluso ante una vulnerabilidad en el software de nivel superior, los datos y procesos críticos permanecen protegidos por una frontera hardware.

Protección contra ejecución de datos: bit NX

El chip soporta el bit NX (No-eXecute), un mecanismo que marca las páginas de memoria que contienen datos como no ejecutables. En la práctica, esto impide que el procesador interprete como instrucciones de máquina cualquier bloque de memoria destinado exclusivamente a almacenar datos. Esta protección es una defensa esencial frente a técnicas de explotación como los desbordamientos de búfer, en los que un atacante intenta inyectar código malicioso en una zona de datos y forzar su ejecución. Al estar habilitado en el A19, el bit NX contribuye a que el sistema operativo pueda aplicar políticas de memoria más estrictas y reducir la superficie de ataque del firmware y de las aplicaciones.

Ausencia de AES-NI

El A19 no incluye soporte para AES-NI, el conjunto de instrucciones de aceleración de cifrado y descifrado AES que se encuentra en algunas arquitecturas x86. Su ausencia no implica una carencia de seguridad en el cifrado, sino que refleja la estrategia de diseño del SoC: las operaciones criptográficas necesarias para el funcionamiento del dispositivo se gestionan a través de otros bloques dedicados dentro del chip, como el motor de cifrado integrado en la unidad de seguridad, sin recurrir a instrucciones AES específicas en la unidad de ejecución general de la CPU.

Síntesis de las medidas de integridad

En conjunto, la combinación de TrustZone y el bit NX establece un doble nivel de protección: el primero aísla por dominios las operaciones críticas, y el segundo restringe qué regiones de memoria pueden ser ejecutadas. La ausencia de AES-NI, por su parte, delimita el alcance de las instrucciones criptográficas disponibles en la CPU general. Estos tres elementos, verificados en la especificación del A19, conforman la base sobre la que el sistema operativo de Apple construye sus políticas de aislamiento de procesos, verificación de integridad del firmware y protección de datos en reposo y en tránsito.

Rendimiento medido en benchmarks de referencia

Las siguientes cifras corresponden a mediciones obtenidas en suites de referencia ampliamente utilizadas para la evaluación de procesadores de sistema sobre chip. Se presentan como datos objetivos de referencia, sin implicar una comparación directa con otros productos ni una recomendación de uso.

Puntuaciones en AnTuTu y Geekbench

En el apartado de AnTuTu, la subprueba de GPU registra la puntuación más elevada del conjunto (803 562 puntos), seguida de la de CPU (598 735 puntos) y, por último, la de memoria (200 566 puntos). En Geekbench, la diferencia entre el resultado de núcleo único (3 608 puntos) y el de multinúcleo (8 810 puntos) refleja la contribución de los cuatro núcleos de eficiencia junto a los dos de rendimiento en cargas paralelizadas.

Tasas de throughput en cargas específicas

Más allá de las puntuaciones agregadas, se han registrado tasas de procesamiento concretas en tareas que ejercitan distintos subsistemas del SoC:

• Renderizado PDF: 210,4 MPíxeles/s, una carga que combina decodificación de vectores, rasterización y composición de capas.
• Procesamiento de fotos: 102,1 imágenes/s, que implica operaciones de filtrado, corrección de color y redimensionado sobre flujos de datos de alto volumen.
• Coincidencia estereoscópica: 90,30 GPíxeles/s, una operación intensiva en comparación de bloques de píxeles entre pares de imágenes, habitual en pipelines de visión por computador.
• Física de partículas: 3 104,2 fps, una simulación que somete a la CPU y a la GPU a cálculos iterativos de interacción entre un gran número de cuerpos.

Estas tasas de throughput ofrecen una visión complementaria a las puntuaciones globales, ya que aíslan el comportamiento del chip ante perfiles de carga específicos: procesamiento de documentos, manipulación de imágenes, visión estereoscópica y simulación física. Juntas, constituyen un conjunto de referencias numéricas que permite situar el rendimiento del A19 dentro de su categoría de SoC de consumo para dispositivos móviles.

Valoración técnica

El Apple A19 se perfila como un SoC cuya coherencia de diseño se apoya en la convergencia de varios elementos técnicos. El nodo de fabricación de 3 nm permite integrar una arquitectura híbrida de 6 núcleos y 6 hilos, una unidad gráfica con un incremento de rendimiento del 25 % respecto a la generación anterior y un procesador neuronal dedicado, todo dentro de los límites de consumo propios del segmento móvil. Cada uno de estos bloques responde a una función específica y, en conjunto, definen un perfil de rendimiento orientado a la eficiencia por vatio más que a la potencia bruta desbloqueada.

Decisiones de diseño y sus implicaciones

La topología de seis núcleos sin multihilo por núcleo (6 cores / 6 threads) es una elección deliberada: al no incorporar hyperthreading, cada núcleo ejecuta una sola secuencia de instrucciones a la vez, lo que simplifica la gestión de energía y reduce la complejidad del controlador de planificación. En un dispositivo de bolsillo, donde la disipación térmica es el principal cuello de botella, esta decisión prioriza la sostenibilidad del rendimiento frente a picos de carga muy breves.

La GPU, con su mejora del 25 % en rendimiento gráfico, y el Apple Neural Engine como acelerador de cargas de procesamiento avanzado completan el triángulo de procesamiento (CPU, GPU, NPU) que caracteriza a la familia A series. La ausencia de soporte para overclocking refuerza la idea de que el chip opera dentro de un rango de frecuencias cerrado y validado por el fabricante, sin margen de ajuste por parte del usuario.

Limitaciones estructurales

Algunas características ausentes del A19 delimitan claramente su ámbito de aplicación y lo distinguen de soluciones orientadas a entornos de mayor exigencia:

• Sin multihilo por núcleo: la relación 1:1 entre núcleos e hilos (6/6) impide explotar paralelismo adicional dentro de cada unidad de ejecución.
• Una sola pantalla: el soporte máximo de max_displays se limita a 1, lo que descarta configuraciones de salida dual típicas de plataformas de sobremesa o portátiles profesionales.
• Sin corrección ECC en memoria: la ausencia de soporte para memoria con corrección de errores por código de Hamming (Error-Correcting Code) indica que el chip no está dirigido a cargas de trabajo donde la integridad bit a bit de la RAM sea un requisito crítico.
• Sin overclocking: las frecuencias de reloj no son ajustables por el usuario, lo que cierra la posibilidad de extraer rendimiento adicional más allá de las especificaciones de fábrica.

Posición dentro de la estrategia de Apple

El A19 ocupa un eslabón intermedio en la línea de SoCs móviles de Apple. Su predecesor directo es el Apple A18, y el modelo sucesor previsto es el Apple A20 Pro. Esta sucesión refleja la cadencia de actualización anual que la compañía mantiene en su segmento de consumo: cada generación incorpora un incremento incremental en el nodo semiconductor, en la capacidad de la GPU y en las funciones de aceleración neuronal, sin saltos arquitectónicos radicales. El A19, con su nodo de 3 nm y su arquitectura de seis núcleos, se sitúa así como la referencia actual de la gama de consumo, por debajo de la línea Pro que llegará con el A20 Pro y por encima de la generación A18 que lo precede.
